Akış Ölçümü
Basınçlı hava sisteminin optimal şekilde çalışmasını sağlamak için, doğru miktarda havanın her bir parçasına ulaşması gerekir. Ancak enerji tasarrufu için ihtiyaçtan fazlasını da göndermemelisiniz. İşte burada akış sensörleri devreye girer. Akış sensörleri, yeterli havanın gereken yerlere ulaşmasını sağlarken enerji israfını da önler.
Pneumatech, akış ölçümünde kalorimetrik ölçüm prensibine dayanan akış sensörleri sunar. Bu sayede ölçüm sırasında ek bir sıcaklık ve basınç dengelemesi gerekmez. Bu sensörler, fabrika kalibrasyon sertifikası ile gelir ve kullanıcıların bireysel ihtiyaçlarına göre tüketim ve akış ölçümleri yapmasına olanak tanır.
Tam Bir Ürün Yelpazesi
Kapsamlı grafik kayıt cihazlarımıza göz atın.
Basınçlı Hava Tüketimini Ölçün ve Enerji Tasarrufu Sağlayın
Basınçlı hava sistemlerinde işletme maliyetlerinden bahsederken, aslında enerji maliyetlerinden bahsedilmektedir, çünkü elektrik maliyetleri, bir basınçlı hava sisteminin toplam maliyetinin yaklaşık %70-80’ini oluşturur.
Tesisin büyüklüğüne bağlı olarak bu, önemli işletme maliyetlerine yol açar. Küçük tesislerde bile bu, yılda hızla 10.000 ila 20.000 €’ya kadar çıkabilir. Bu miktar, iyi işletilen ve bakım yapılan tesislerde bile önemli ölçüde azaltılabilir.
200 kW kompresör kapasitesine sahip üç vardiya çalışması durumunda, kötü bir basınçlı hava dağıtımı, yılda 50.000 €’dan fazla gereksiz enerji maliyetine yol açabilir.
Bu, öncelikle kaçakların tespiti ve basınç kayıplarını en aza indirmek için basınçlı hava hatlarının doğru tasarlanması ile ilgilidir. Elektrik, su veya gaz gibi enerji kaynakları genellikle izlenir ve dolayısıyla maliyetler şeffaftır.
Basınçlı havanın aksine, bir su kaçağı genellikle kaçağın görünür olması nedeniyle hızla bulunur ve hemen onarılır. Basınçlı hava ağlarındaki kaçaklar ise fark edilmeden, hafta sonları ve üretim duraklamaları sırasında bile “patlar”.
Bu süre zarfında kompresörler, sistemde sabit bir basınç sağlamak amacıyla sürekli çalışır. Yıllar içinde büyüyen basınçlı hava sistemlerinde kaçak oranı %25 ile %35 arasında olabilir. Bunlar, yılın 365 günü çalışan en yoğun tüketicilerdir.
Bu değerlendirmelerde, temiz ve kuru basınçlı hava üretme maliyetleri göz önünde bulundurulmamaktadır. Soğutma ve kurutma cihazları havayı önemli işletme maliyetleriyle kurutur, bu da daha sonra kaçaklar yoluyla “boşa gider”.
Sürekli artan enerji maliyetleriyle birlikte, bu potansiyel enerji tasarrufları, piyasada rekabetçi kalmak için uygulanmalıdır. Yalnızca tek makinelerin veya tesislerin tüketimi herkes için bilinir ve şeffaf hale geldiğinde, mümkün olan tasarruflardan yararlanmak mümkündür.
Ancak, genellikle kaçak oranı hakkında bilgi yoktur. Aşağıda, kaçak oranının şirketinizde nasıl kolayca belirlenebileceğini göstereceğiz.
Eskiden basit ama hatalı bir konteyner yöntemi sıklıkla kullanılırdı.
Kaçakların basitleştirilmiş bir şekilde belirlenmesi, tankın boşaltılmasıyla mümkündür.
Bu ölçümü yapmak için sadece bir saat ve bir manometreye ihtiyacınız vardır. Ayrıca, tankın ve basınçlı hava sisteminin depolama hacmini bilmeniz gerekir.
Ölçüm için önce tank ve basınçlı hava sistemi, üst kesilme basıncı değerine ayarlanır. Tüm basınçlı hava tüketicileri kapatılmalıdır. Ardından kompresör kapatılır ve sisteme basınçlı hava girişi olmaz.
Şimdi, kaçaklardan kaynaklanan 1 ila 2 bar’lık bir basınç düşüşü meydana gelene kadar geçen süre T ölçülür.
Ölçümün yapıldığı basınç düşüşü serbestçe seçilebilir.
Ancak pratikte, açıklanan yöntem çok zaman alıcı, yeterli değil ve aşağıdaki nedenlerden dolayı hatalıdır:
• Depolama hacmi, dağıtım boruları tam olarak belirlenemez
• Diferansiyel basınç ölçümü ve zaman ölçümünün doğruluğu göz önünde bulundurulmalıdır
• Basınç düşüşü sırasında basınçlı hava hacmi soğur ve bu nedenle hacim akışı referans değeri değişir
• Tüketim kaydıyla çevrimiçi ölçüm yapılamaz
Bu yöntem, yük ve boşaltma ölçüm yöntemi gibi dolaylı ölçümlerden biridir; bu yöntemde, anlık alım, kelepçeli ampermetreler kullanılarak ölçülür ve kompresörün teknik verilerine göre hacim akışına geri hesaplanır.
Bu dolaylı yöntemler eski ve düşük ölçüm aralığındaki kaçakları tespit etmek için uygun değildir. Modern akış ölçerlerle basınçlı hava kaçaklarını belirleme
Modern bir basınçlı hava tüketimi ve/veya kaçak ölçümü, gerçek basınçlı hava akışını ve en küçük kaçakları hızlı ve güvenilir bir şekilde ölçebilmeli ve kaydedebilmelidir.

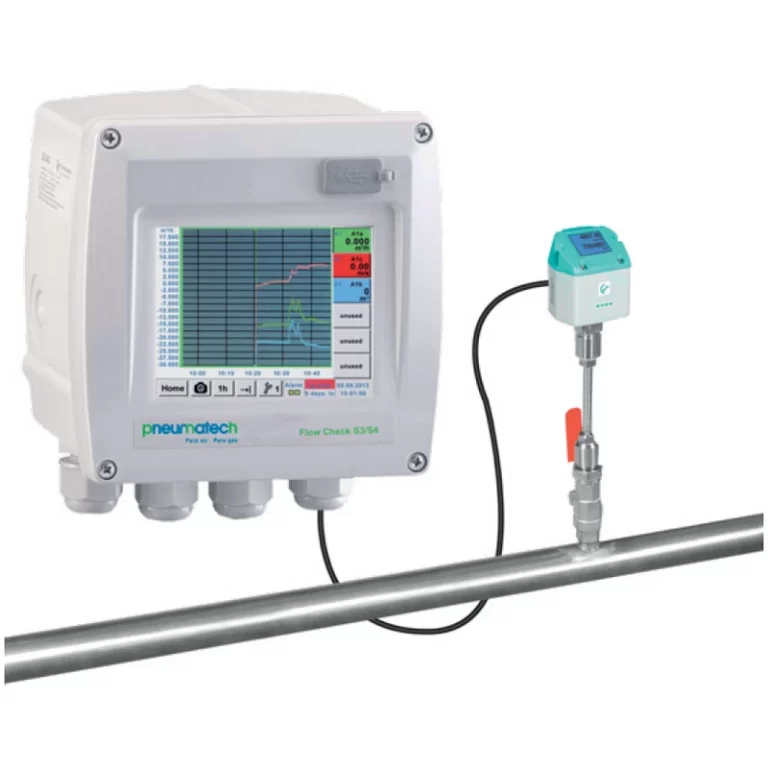

Yeni: Flow Check S3/S4 Basınçlı Hava ve Gazlar İçin Akış Ölçümü
Dünya çapında benzersiz olan 3.5 inç grafik ekran, dokunmatik ekran ve yazdırma fonksiyonu ile. Yeni “tak-çalıştır” özellikli Flow Check S3/S4 akış ölçümü, mevcut akışı m³/saat, l/dakika vb. ve tüketimi m³ veya l cinsinden ölçebilir.
Yeni akış istasyonu, onaylanmış kalorimetrik ölçüm prensibine göre çalışır. Kalp, yıllardır kanıtlanmış ve test edilmiş olan akış sensörüdür.
Yeni termal olarak daha verimli bir sensör yapısıyla karakterizedir; aynı elektriksel bağlantı değerlerinde daha yüksek bir çip sıcaklığı gösterir.
Diğer kalorimetrik ölçüm cihazlarına kıyasla, sensörün kütlesi oldukça daha düşük ve bu nedenle tepki süresi daha hızlıdır. Ekstra bir basınç ve sıcaklık telafisi gerekmez.
Avantajı, kullanıcının akış ölçerlerini farklı basınç ve sıcaklıklarda ek bir telafiye gerek duymadan kullanabilmesidir.
Basınçlı havanın yanı sıra aşağıdaki gibi diğer gazlar da ölçülebilir:
• Azot
• Oksijen
• CO2
• Argon
• Doğal gaz
• Helyum
PDP Check S3/S4 akış ölçer, tamamen bağlantılı olarak teslim edilir. Zaman alıcı bir kullanım kılavuzu okuma gereksizdir.
Eşik değerlerinin aşılması optik ve akustik olarak bildirilebilir. 2 röle, ön alarm ve ana alarm için serbestçe ayarlanabilir.
Her röle için bir alarm gecikmesi ayarlanabilir. Bu, yalnızca gerçekten uzun süreli eşik aşımı durumlarının gösterilmesini sağlar. Ayrıca her alarm sıfırlanabilir.
Zoom fonksiyonlu 3.5 inç dokunmatik ekran grafik ekran ile sezgisel kullanım, bu fiyat sınıfında dünya çapında benzersizdir.

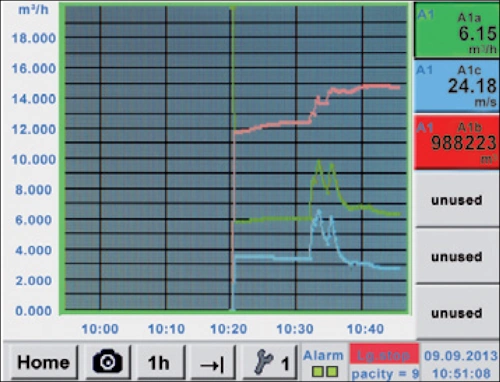

Zoom fonksiyonlu grafik ekran, mevcut akışı, zirve değerlerini ve kaçakları bir bakışta gösterir; değerler veri kaydedicide saklanır.
Kullanıcı, herhangi bir bilgisayar olmadan, saklanan ölçüm eğrilerine her zaman yerinde göz atabilir. Bu, kullanıcıya, bilgisayar olmadan saklanan ölçülen eğrileri her zaman yerinde görüntüleme imkânı tanır.
Yazdırma tuşu ile mevcut ekran, dahili SD karta veya USB belleğe görüntü dosyası olarak kaydedilebilir ve ek bir yazılım olmadan PC üzerinden yazdırılabilir. Bu, yerinde ölçülen değerlerin/eğrilerin belgelenmesi için idealdir. Renkli ölçülen eğriler, e-posta ile görüntü dosyası olarak gönderilebilir veya bir servis raporuna entegre edilebilir.
Dahili veri kaydedici, ölçülen verilerin birkaç yıl boyunca saklanmasını sağlar. Ölçülen veriler, USB bellek veya Ethernet aracılığıyla PMH Soft Basic yazılımı ile değerlendirilebilir. Özellikle konforlu olan, bir tuşla tüketim analizidir. PMH Soft Basic, günlük, haftalık ve aylık raporları otomatik olarak hazırlar.
Ayrıcalıklı özellikler:
• 3.5” grafik ekran, dokunmatik ekran ile sezgisel kullanım
• Ölçülen değerlerin hassas analizi için zoom fonksiyonu
• Günlük/haftalık/aylık raporlarla tüketim analizi
• Renkli ölçülen eğrilerle adlandırmalar
• Matematiksel hesaplama fonksiyonu (örneğin, birden fazla tüketicinin toplam tüketime veya kWh/m³ başına enerji maliyetine eklenmesi)
• Yazdırma tuşu: Seçenekli göstergeler, doğrudan bir USB bellek üzerinde görüntü dosyası olarak saklanabilir ve yazılım olmadan e-posta ile gönderilebilir
• Eşik değer aşımı için 2 alarm kontağı
• Her iki alarm kontağı için serbestçe ay
Basınçlı hava, en pahalı enerji türlerinden biridir. Basınçlı havanın akıllıca kullanımı büyük tasarruf potansiyeli taşır.
Bu nedenle, gerçek basınçlı hava tüketimini ve hatta en küçük kaçakları hızlı ve güvenilir bir şekilde ölçebilen ve kaydedebilen bir tüketim ölçümü çok faydalıdır.

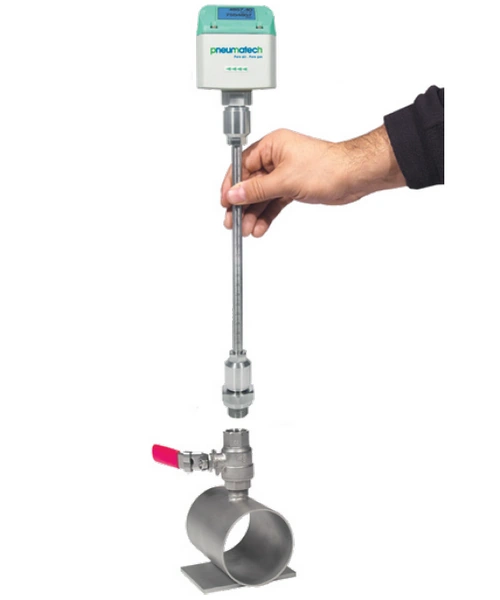

Basınç Altında Universal Akış Sensörü Montajı
Basınçlı Hava ve Gazlar için Flow Check Universal Akış Ölçer
• Flow Check Universal akış ölçer, standart bir bilyeli vana kullanılarak basınç altında monte edilir. Emniyet halkası, cihazın montaj ve demontaj sırasında çalışma basıncı nedeniyle dışarı fırlamasını önler.
• Farklı boru çapları için montaj: Flow Check Universal, özel uzunluklarda sipariş edilebilir: 120, 160, 220, 300, 400 mm. Bu sayede Flow Check Universal akış sensörü, 1/2” iç çapından 12” ve daha büyük çaplara kadar borular için kullanılabilir.

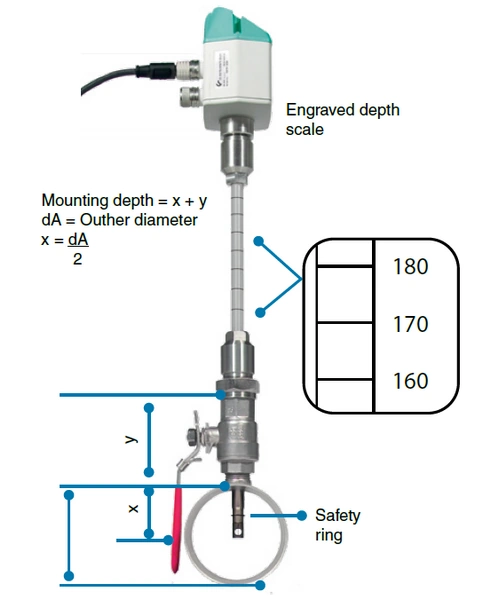

• Sensörün doğru pozisyonlandırılması: Sensör şaftındaki kazınmış derinlik skalası ile gerçekleştirilir. Maksimum giriş derinliği, sensör uzunluğu ile belirlenir. Gerekli sensör uzunluğunu belirlemek için resme bakınız.
Ölçüm Alanı
• Flow Check Universal sensörünün montajını gerçekleştirmek için 1/2” bilyeli vana mevcut değilse, iki alternatif sunuyoruz:
A. Boruya 1/2” dişli bir bağlantı kaynatılmalı ve ardından bilyeli vana vidalanmalıdır.
B. Bir yer delme kelepçesi sipariş edilip monte edilebilir.
• Delik açma işlemi: Özel delme aparatını kullanarak boruya yük altında bir delik açılması mümkündür. Talaşlar, delme aparatındaki özel bir filtre sistemiyle toplanır. Ardından, Flow Check Universal probu yukarıda açıklandığı şekilde monte edilmelidir.
• Geniş ölçüm aralığı: Flow Check Universal’in ölçüm aralığı, hemen hemen tüm uygulamalarda ölçüm yapılmasına olanak tanır. Küçük boru çaplarında bile yüksek akış hızları ölçülebilir.

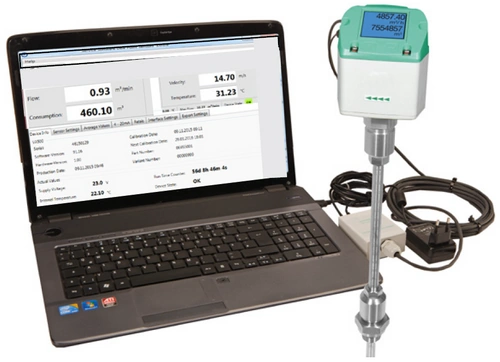

PMH Servis Yazılımı - Akış Kontrol Ölçerler için

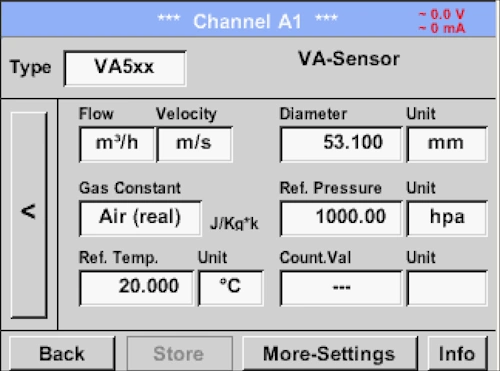

Flow Check akış sensörleri, bilgisayara bağlanabilir ve PMH Servis Yazılımı kullanılarak aşağıdaki ayarlamalar yapılabilir:
• Gaz türünün seçimi (Basınçlı hava, CO2, N2O, N2, O2, NG, Ar, CH4)
• Akış, hız, sıcaklık ve tüketim birimlerinin seçimi
• Birim seçimi: m³/h, Nm³/h, m³/min, Nm³/min, ltr/h, Nltr/h, ltr/min, Nltr/min, ltr/s, Nltr/s, cfm, SCFM, kg/h, kg/min, kg/s
• Referans sıcaklık ve referans basınç ayarı
• Sıfır noktası ayarı, düşük akış kesim noktası ayarlanabilir
• Modbus ve M-Bus ayarları
• 4-20 mA analog çıkışın ölçeklenmesi
• Aşağıdaki bilgilerin okunması: Versiyon numarası, üretim tarihi, seri numarası, son kalibrasyon tarihi
• Alarm sınırlarının ayarlanması
• Fabrika ayarlarına sıfırlama
• Sensöre güncellemelerin aktarılması (yazılım güncellemesi, dil güncellemesi)
PC bağlantı seti, USB adaptörü ve ölçüm cihazının arayüz adaptörü dahildir
